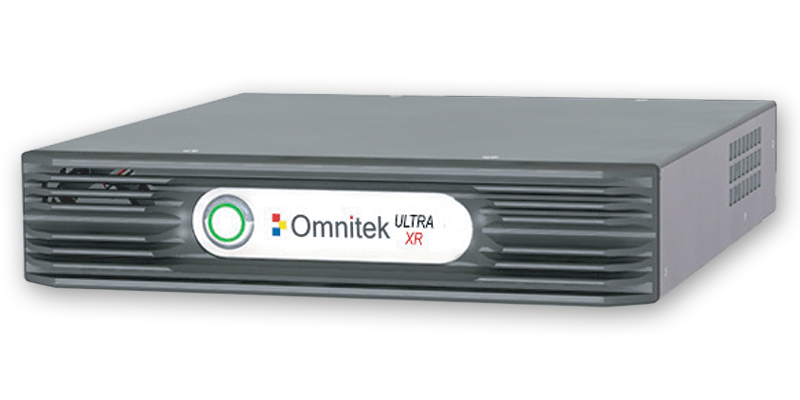

• • Ultra XR

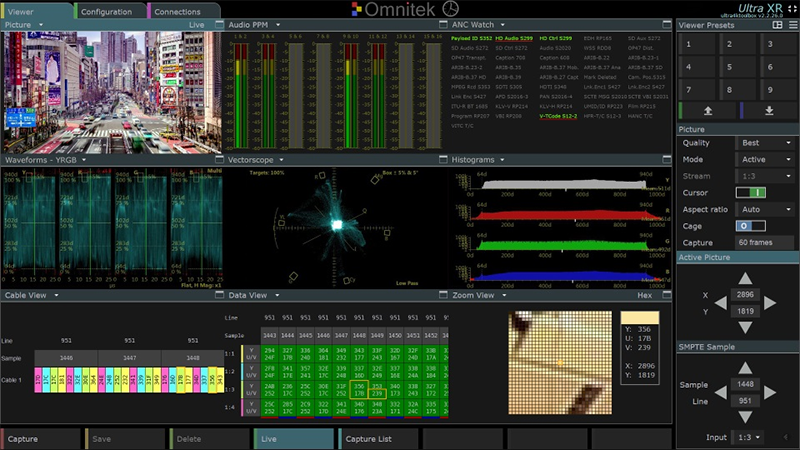

• Ultra XR은 Omnitek의 새로운 UHD 영상 웨이브 폼 Rasterizer로 더욱 확장 된 4K 해상도의 프로덕션의 영상품질 및 4K 창작물 등급에 대한 까다로운 요구 사항을 모두 만족합니다.
  깔끔하고 강력하며 정교한 Ultra XR은 모든 SDI형식의 초 고해상도 UHD 이미지로 작업하는 컨텐츠 제작자, 컬러리스트, 포스트 프로덕션 편집자 등을 위해 특별히 설계되었습니다.
  Ultra XR은 이러한 초 고해상도 4K창작물에 사용되는 모든 기존 도구를 제공 할뿐만 아니라 높은 동적 범위 및 넓은 색상 범위에 대한 새로운 표준을 지원합니다.

• • SDI분석
• Ultra XR은 SDI 데이터 스트림의 비디오, 메타 데이터 및 오디오를 분석 하는데 필요한 다양한 도구를 제공합니다.
•

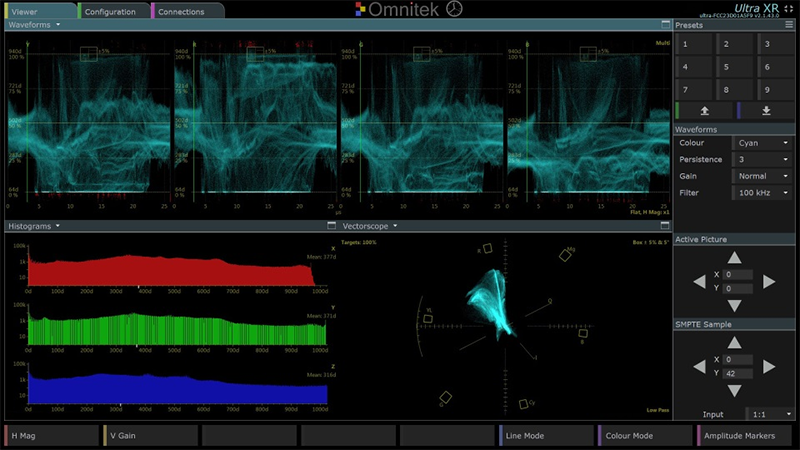

• • 전문적인 웨이브 폼 모니터링
• Ultra XR에서 제공하는 고해상도 평면 주파수 응답 파형 모니터는 최대 60Hz의 프레임 속도에서 SD에서 최대 4K / UHD까지의 비디오 형식을 지원하며 BT.709 및 BT.2020 컬러스페이스를 모두 지원합니다.
  고 해상도 웨이브 폼 뿐 아니라 벡터스코프 또한 포함되어 있습니다. 4K/UHD를 위한 다양하고 사용성 높은 어플리케이션을 제공하며 그 외의 도구(BT.2020 컬러스페이스 웨이브 폼, 히스토그램, CIE Gamut 차트)는 이미지의 새로운 BT.2020 컬러스페이스가 올바른지 확인하기 위해 제공됩니다.
  Ultra XR의 고급 분석 및 모니터링 기능은 디지털 데이터 분석, ANC 감시 및 디코드 (DATA 옵션), A / V 및 링크 간 지연 측정, 오디오 상태 및 PPM 채널 16 개와 같은 추가 기능을 제공하며, 신호와 컨텐츠를 면밀히 분석하여 정확도가 높습니다.
•
• 또한 ROI(Region of Interest) 기능을 통해 다양한 기기를 확장하여 디지털 수준의 문제, 이미지 구성 문제 및 다른 T & M 장비에서 눈에 띄지 않는 컬러스페이스 문제를 볼 수 있습니다.

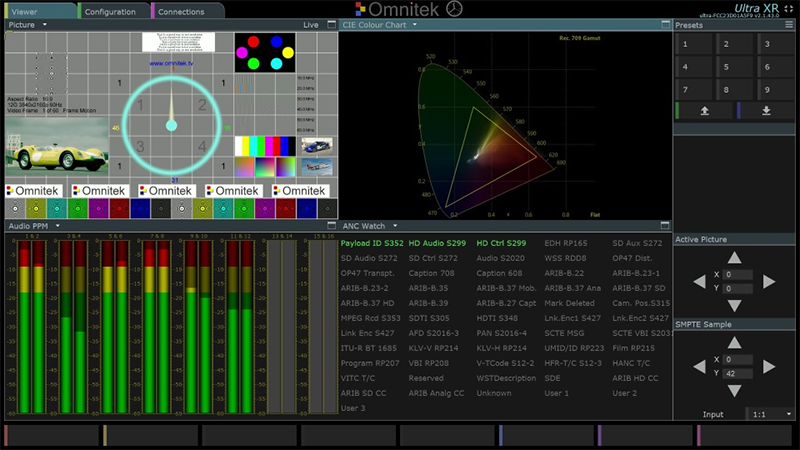

• • 사용자 인터페이스
• 직관적인 사용자 컨트롤과 모니터링은 HDMI, 디스플레이 포트, SDI, 웹 브라우저 연결 등을 통하여 제공하고 있습니다. 마우스, 키보드(별매)를 이용하여 사용자가 설정한 싱글, 쿼드, 9 분할 화면을 통하여 컨트롤이 가능하며 사용하고 있는 프리셋을 불러오고 저장할 수 있습니다.
•

• • SNMP 컨트롤, 자동화
• SNMP 명령과 SNMP 모음 생성을 지원하며 Ultra XR의 모든 기능을 자동화하여 사용할 수 있습니다. 또한 테스트 인프라의 일부로 원격 제어 스크립팅 사용이 가능합니다.

• • 12G-SDI 지원
• VIDEO_12G 옵션은 입력, 출력과 4K 60p 12-SDI 영상신호를 위한 도구들을 제공합니다.

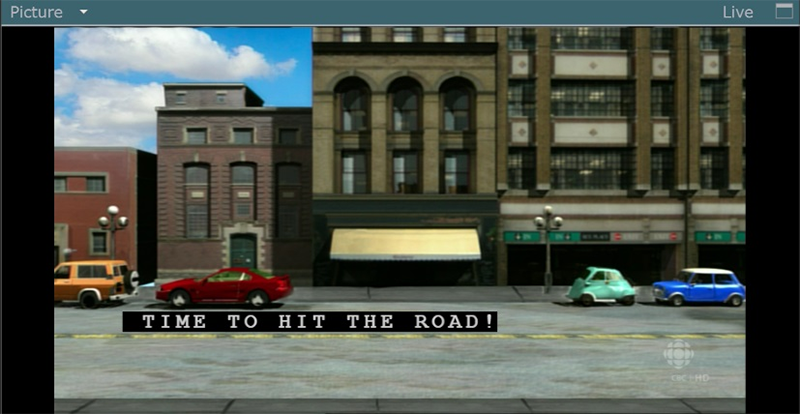

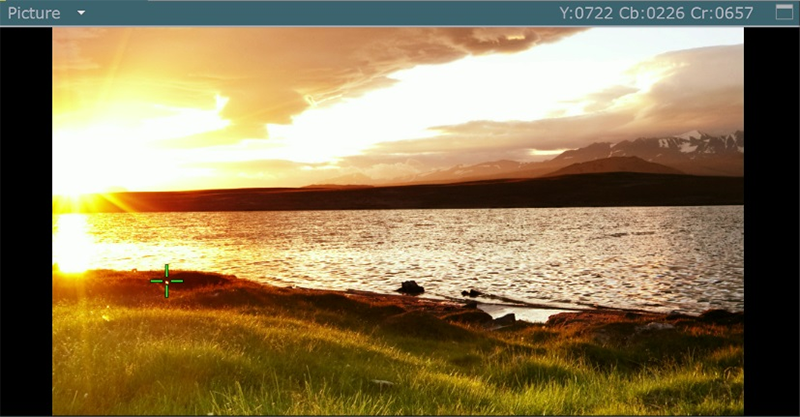

• • 픽쳐 뷰어
•
• 고 화질, 다양한 크기
  SD, 4K지원
  HDMI, 디스플레이포트지원
  원본 해상도 표현
  특정영역 선택가능

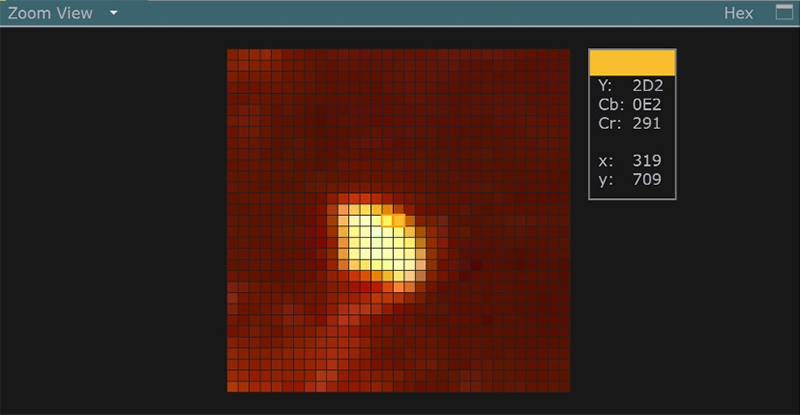

• • 줌 뷰
•
• 31 x 31 또는 15 x 15 커서 배열, 10 비트, 8+2 비트 또는 10 진수 데이터 지원

• • 캡션
•
• OP-47, EIA/CEA 608-B (708-B), 캡션 표시가능

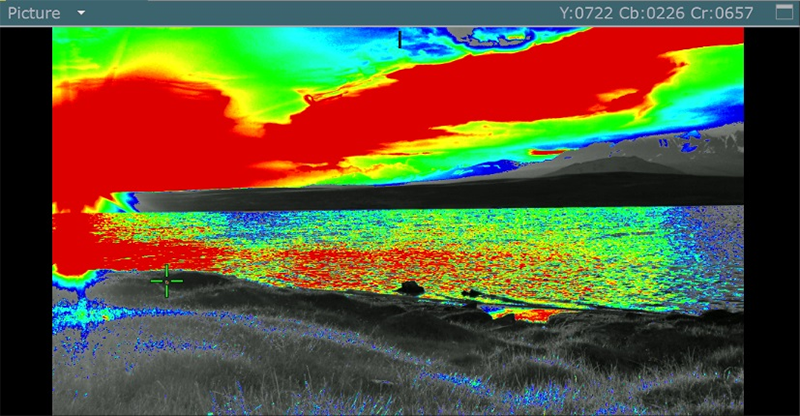

• • HDR (추가옵션 필요)
•
• SDR/HDR을 위한 Omnitel의 O-Zone False컬러 지원

• • 웨이브 폼 모니터
•
• Y‘Cb‘Cr‘, R‘G‘B‘, X‘Y‘Z‘
  Parade & Stacked
  Horizontal & vertical zoom
  커서
  와이드 컬러 Gamut
  특정영역 선택

• • 벡터 스코프
•
• 100% ~ 75%
  BT.601, 709, 2020
  줌
  특정영역 선택

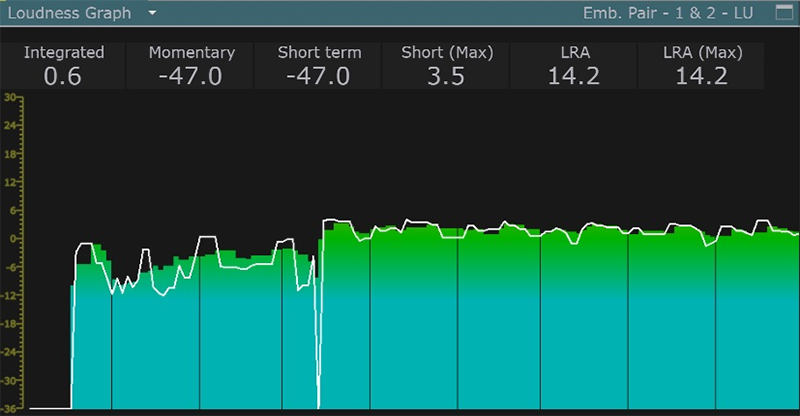

• • Loudness 그래프
•
• 오디오 프로그램 Loudness는 LU, LUFs, LKFs 또는 EBU, ITU BS. 1770-1, BS. 1770-2, BS. 1770-3, ATSC A/85, ARIB TR-B32, OP-59 권장사항 으로 구성 됩니다.

• • 오디오 상태
•
• 채널 사용, 데이터 사용, Emphasis, 심플 프리퀀시, 채널모드, Word Length의 상세한 오디오 포맷과 상태 파라메터를 확인 할 수 있습니다.

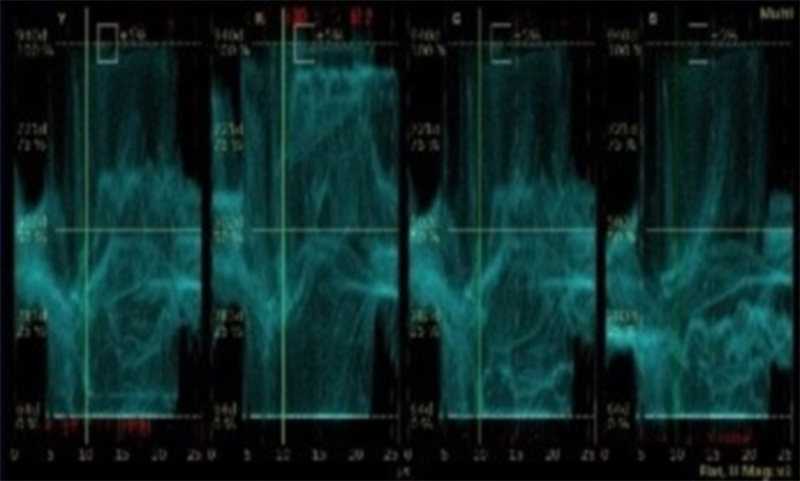

• • 웨이브 폼 모니터
•
• YCbCr, YRGB 또는 XYZ 표시
  Horizontal, vertical 줌
  싱글, 멀티, 전체 Line 디스플레이
  풀 프레임 또는 특정영역 확인
  Digital, mV, IRE, Nits 계수선

• • 벡터 스코프
•
• BT.601, 709, 2020 준수
  100% and 75% 계수선
  확대율 선택
  풀 프레임 또는 특정영역 확인

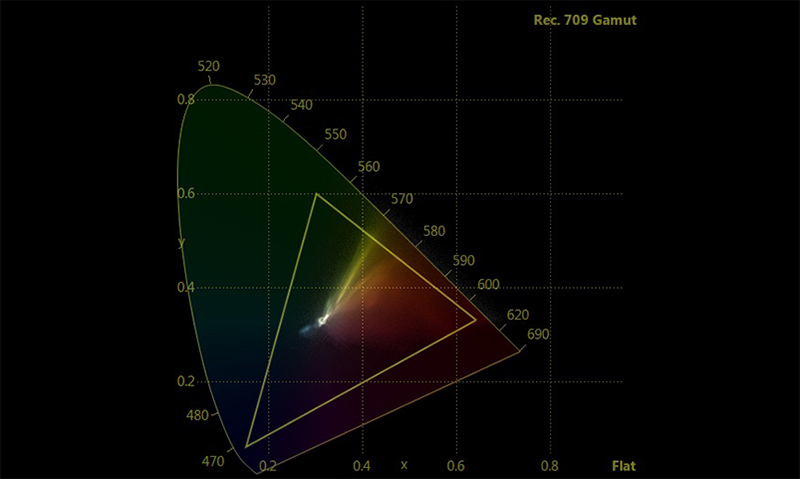

• • CIE 표출 (AVD_COL 옵션)
•
• 실시간 분석
  정확한 색도
  기본 색상 설정가능
  특정영역 확인

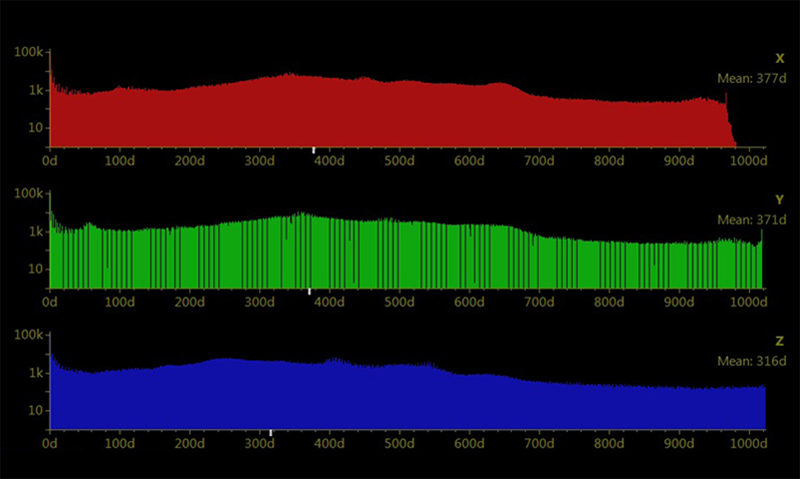

• • 히스토그램 (AVD_COL 옵션)
•
• Y’Cb’Cr’, R’G’B’
  Stack & Parade
  Linear & logarithmic
  특정영역 확인

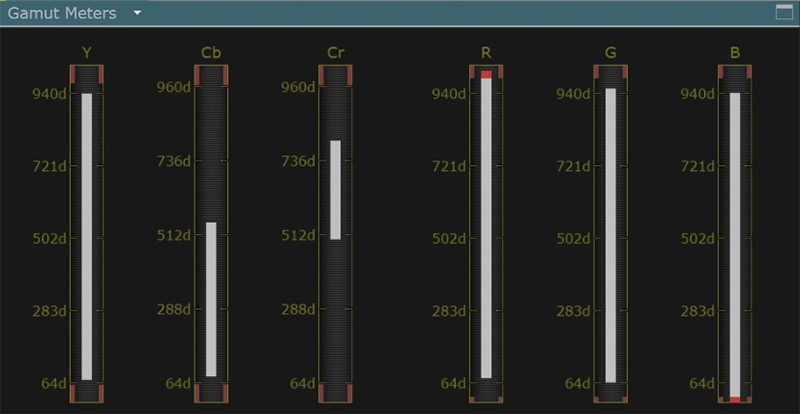

• • Gamut 미터
•
• 직관적인 화면
  6 바 Y&lsquot;Cb‘Cr‘, R‘G‘B‘ 체크
  실시간 %표출
  커서
  EBU R103 준수

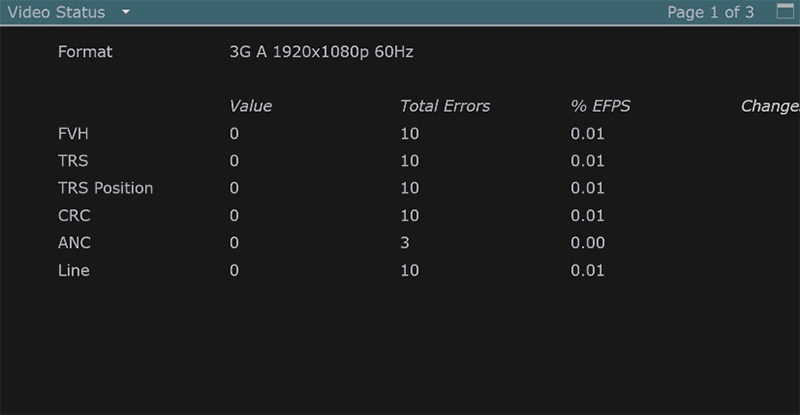

• • 상태 모니터
•
• 영상과 음향상태 범위, 에러 체크

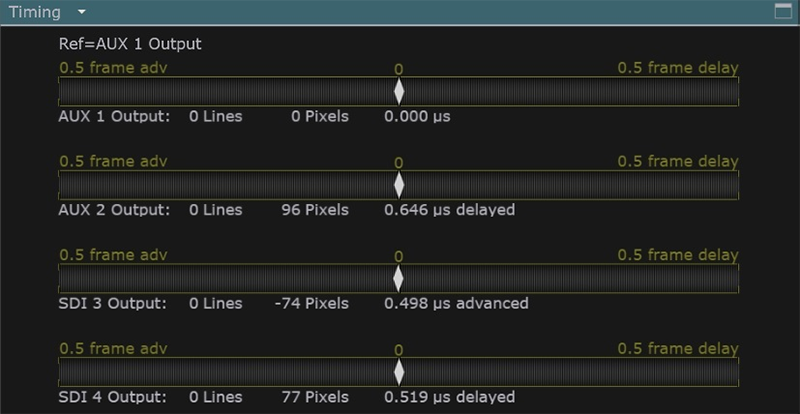

• • Timing
•
• 싱글 또는 듀얼 링크 Timing 또는 locking reference
  그래픽 디스플레이
  수치 Timing 값

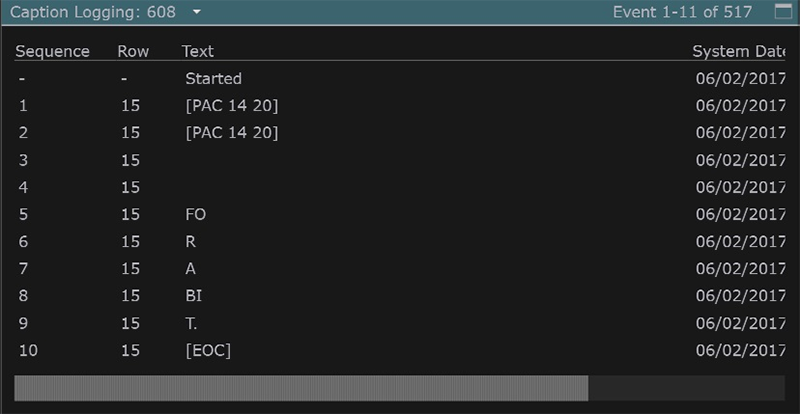

• • 이벤트, 클로즈 캡션 로깅
•
• 발생 이벤트 또는 캡션 로그
  소스 타임코드 로그
  사용자 선택 열

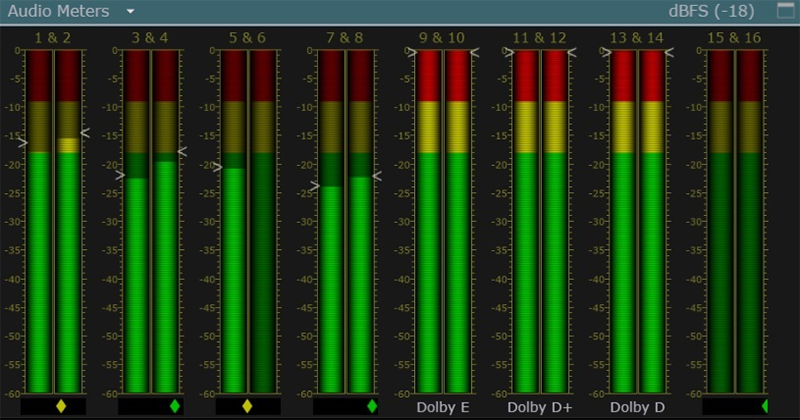

• • 오디오 미터
•
• 16개 오디오 채널, -60dB ~ 0dB 범위, 산업표준의 dBFS, DIN, BBC, EBU, VU, Nordic 스케일

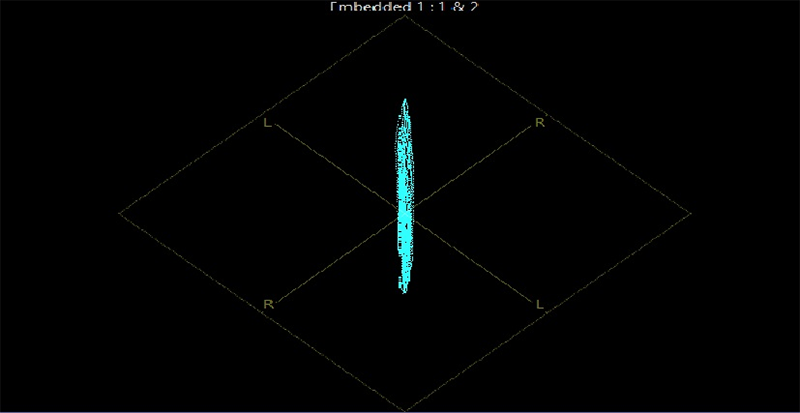

• • 리사주
•
• 스테레오, 서라운드 리사주 표시

• • Loudness 그래프/li>
•
• 오디오 프로그램 Loudness는 LU, LUFs, LKFs 또는 EBU, ITU BS. 1770-1, BS. 1770-2, BS. 1770-3, ATSC A/85, ARIB TR-B32, OP-59 권장사항 으로 구성 됩니다.

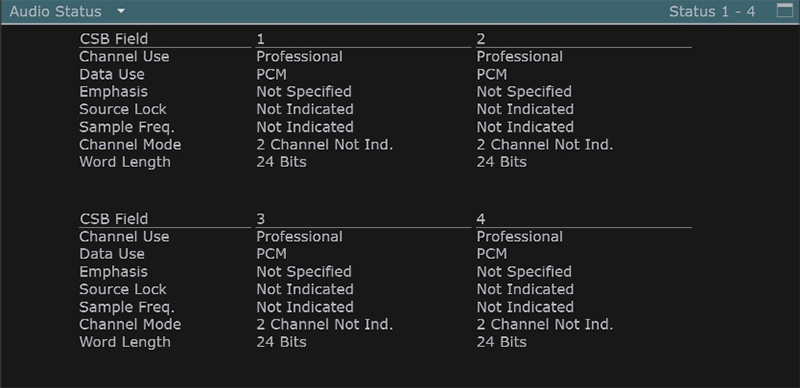

• • 오디오 상태
•
• 채널의 자세한 오디오 포맷과 상태 파라메터 사용, 데이터 사용, 샘플 프리퀀시, 채널 모드와 Word Length

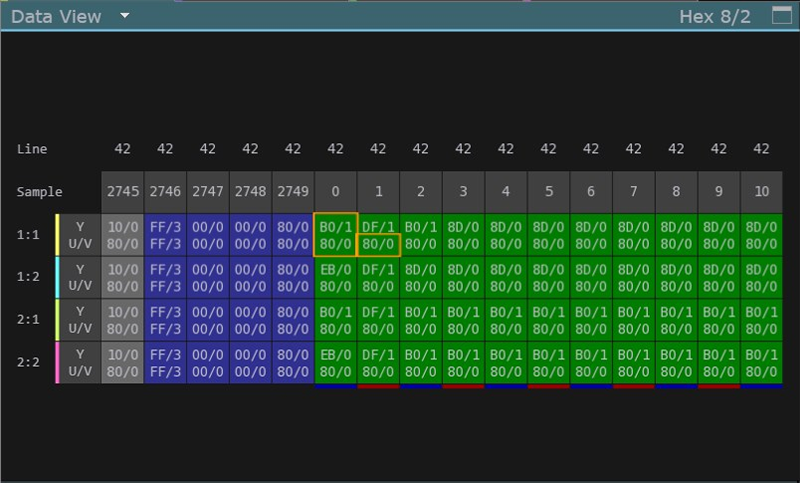

• • 데이터 뷰어
•
• 수집된 데이터의 10비트, 8+2비트 또는 10진수 표, 가상 이미지의 SMPTE 컬러코드

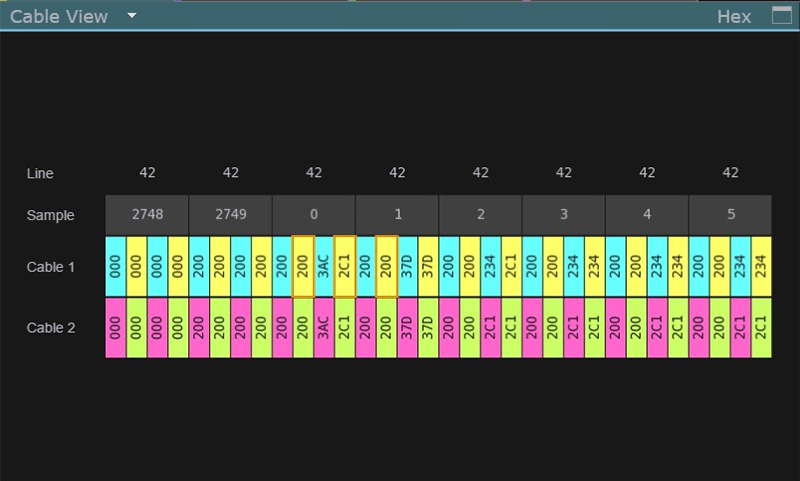

• • 케이블 뷰
•
• 수집된 데이터의 10비트, 8+2비트 또는 10진수 표, 가상 이미지의 SMPTE 컬러코드

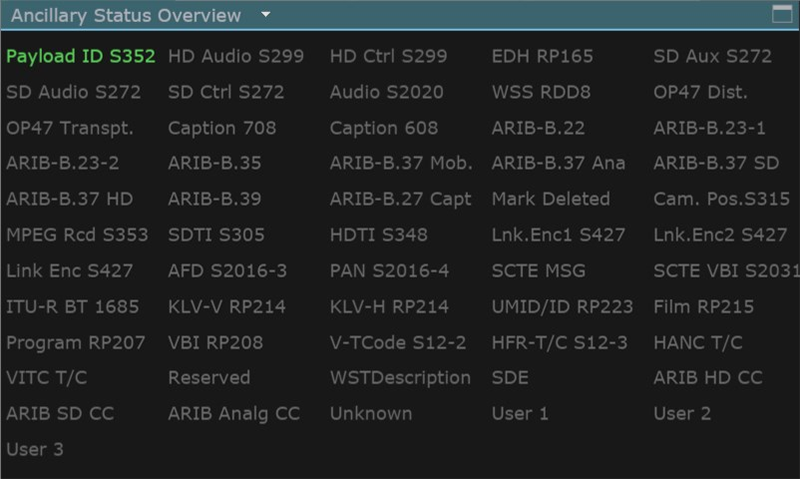

• • Ancillary Watch
•
• 일반적인 ANC, 사용자 정의 패킷 모니터링은 컬러 코드 상태와 패킷 에러 횟수를 제공합니다.

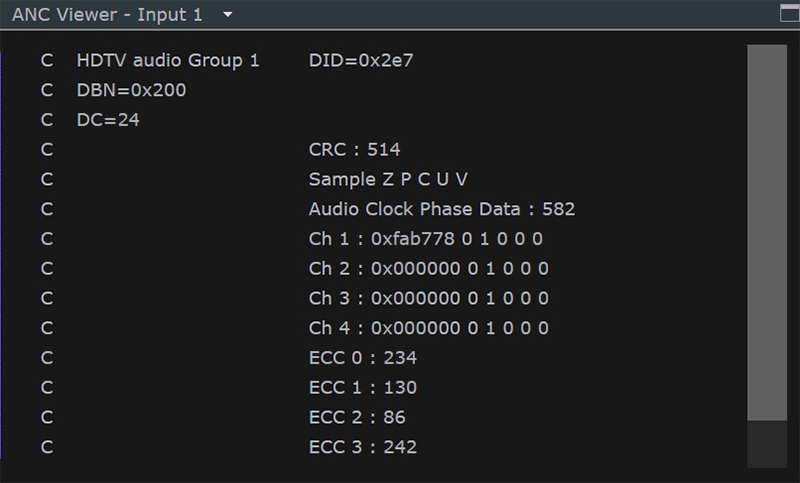

• • Ancillary 뷰어
•
• 자동 디코드
  일반적인 53 ANC패킷
  사용자 정의 패킷

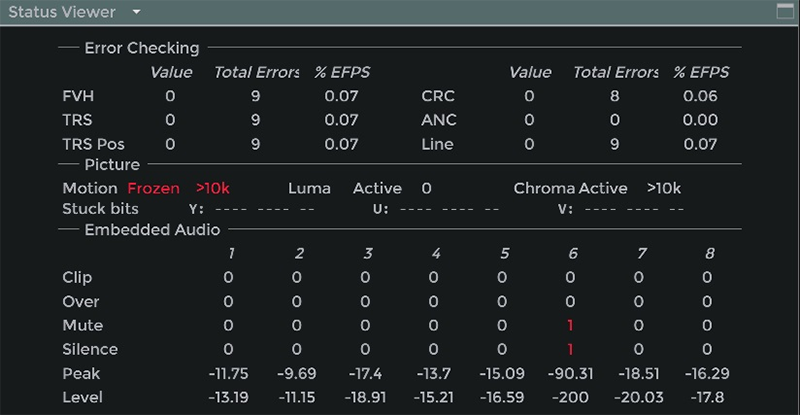

• • 상태 뷰어
•
• 영상 상태, 오디오채널 레벨 모니터링/경고와 TSA시퀀스를 이용한 AV지연 측정 불가 확인

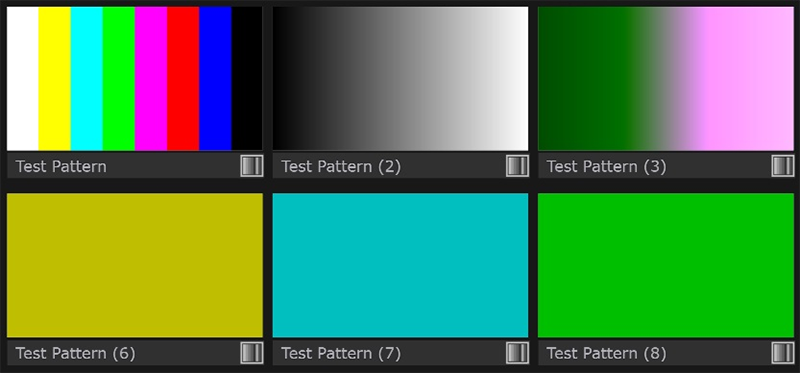

• • 라인 패턴 생성기
•
• 내장된 패턴 생성기를 통하여 간단한 테스트용 SD, HD, 3G 표준 패턴영상을 SDI로 표출 합니다.

• Ultra XR
•
•

Omnitek Ultra XR 시리즈 제품 사양

ITEMS	Ultra TQ
Video Bidirectional I/O
3x SDI	3G/HD/SD
Connection	“SDI 1”, “SDI 2”, “SDI 3” - BNC, 75Ω input impedance
SDI Video Formats (SMPTE Standards)
4096 x 2160p	23.98/24/25/29.97/30/47.952/48/50/59.94/60Hz
3840 x 2160p	23.98/24/25/29.97/30/50/59.94/60Hz
2048 x 1080p	23.98/24/25/29.97/30/47.952/48/50/59.94/60Hz
1920 x 1080p	23.98/24/25/29.97/30/50/59.94/60Hz
2048, 1920 x 1080sF	23.98/24/25/29.97/30Hz
2048, 1920 x 1080i	50/59.94/60Hz
1280 x 720p	23.98/24/25/29.97/30/50/59.94/60Hz
720 x 486i	59.94, 576i - 50Hz
UHDTV1 50/60	12G-SDI ST 2082-10 (2SI) Dual-link 6G-SDI ST 2081-11 (2SI) Quad-link 3GA-SDI/3GB-SDI ST 425-5 (2SI and SQ)
UHDTV1 25/30	6G-SDI ST 2081-10 (2SI) Dual-link 3GB-SDI ST 425-3 (2SI and SQ) Quad-link HD-SDI (SQ)
HD 1080p	3GA-SDI/3GB-SDI/3GB-DS-SDI/Dual-link HD-SDI ST 425-1, 372
HD/SD	HD-SDI/SD-SDI ST 2048-2, 274, 296, 259 2SI = 2 Sample Interleaved, SQ = Square Division
Sampling	4:2:2, 4:4:4 Y‘Cb‘Cr‘, R‘G‘B‘, X‘Y‘Z‘ : 8, 10, 12 bits
Colour spaces	EBU (ITU-R BT.470 standardized RGB), ITU-R BT.601, ITU-R BT.709, ITU-R BT.2020, DCI (SMPTE RP 431), SMPTE C (SMPTE RP 145)
HDMI Video Formats
1280 x 720p	50/60Hz
1920 x 1080p	50/60Hz
2048 x 1080p	50/59.98/60Hz
DisplayPort Video Formats
1280 x720p	50/60Hz
1920 x 1080p	50/60/120Hz
2048 x 1080p	50/60Hz
2560 x 1600p	60Hz
2560 x 3200p	60Hz
3840 x 2160p	30/50/60Hz
4096 x 2160p	50/60Hz
5120 x 1600p	60Hz

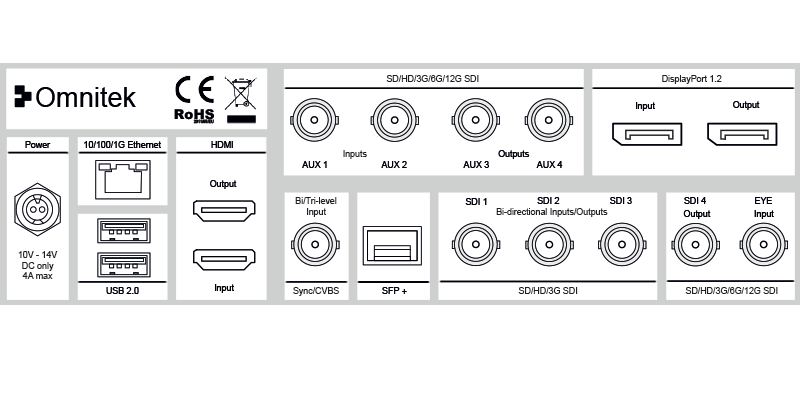

Video Inputs
3x SDI	12G/6G/3G/HD/SD
Connection	“Eye”, “AUX 1” & “AUX 2” - BNC, 75Ω input impedance
HDMI	Supports up to 1080p60
Video Outputs
3x SDI	12G/6G/3G/HD/SD
Connection	“SDI 4”, “AUX 3” & “AUX 4” - BNC, 75Ω output impedance
HDMI	Supports up to 1080p60
DisplayPort	Supports up to 4Kp60
Audio I/O
Audio I/O	Embedded SDI, HDMI & DisplayPort
Reference
Sync Input	Analogue Black (0.3V p-p) or Tri-level (0.6V p-p)
Connection	“Composite” - BNC, 75Ω input impedance
Communications, Control & file I/O
Ethernet	1Gb/s
Connection	RJ45
2x USB	USB 2.0 (supporting FAT32 & exFAT media)
User Interface
Display	SDI, HDMI, DisplayPort or HTML over IP
Control	USB keyboard and mouse/tracker ball or via browser
Environmental
Power	12V DC 60W. PSU 100-240V AC 50-60Hz
Size/Weight	215mm x 233mm x 42mm, 1.7Kg
Temperature	Operational: +5 to +35C, Storage: -20 to +50C
Humidity	<95% non-condensing
Options
VIDEO_12G	I/O support for 12G-SDI
ADV_COL	CIE Colour chart and Histograms
VIDEO_HDR	ST2084 / PQ and Hybrid Log Gamma
DATA	Ancillary analysis package
ULTRA_RACK	19 inch rack mount kit

* 제품의 품질 향상을 위해 예고없이 변경될 수 있습니다.
