  • • 넓은 컬러 개멋으로 정확한 색 표현
  • OBM-N170G / OBM-N240G 모니터는 넓은 컬러 개멋을 제공하여 뛰어난 색 정확성을 자랑합니다. DCI-P3 컬러스페이스 개멋률 108%, 개멋 영역 99.5%를 따르고 있어 업계 표준에 부합하는 정확한 색을 확인할 수 있는 모니터 입니다.
  • 컬러 개멋 기능 이미지

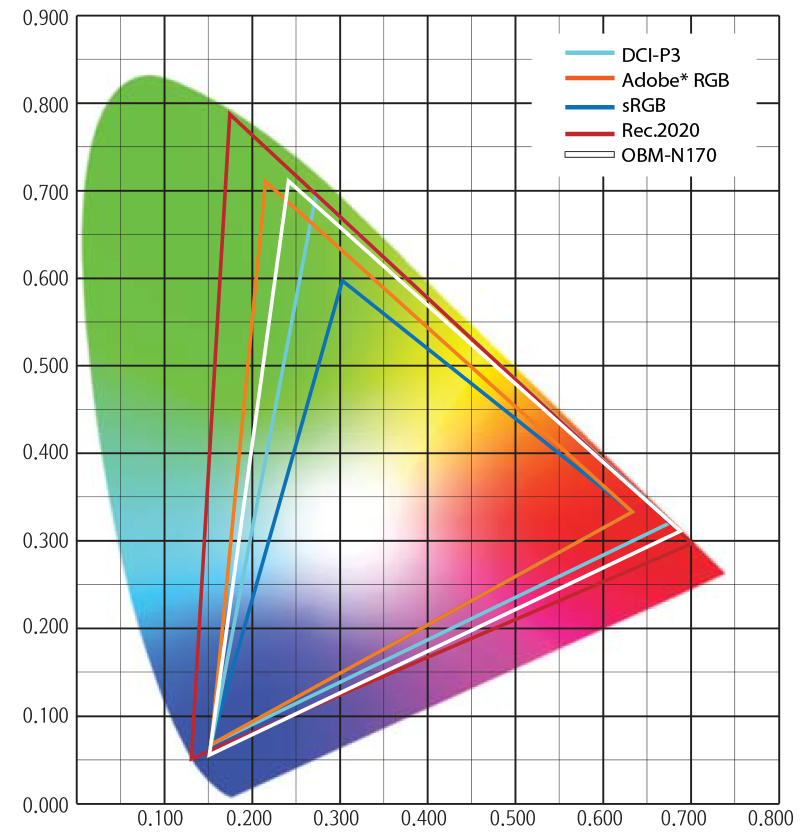

    OBM-N170G
  • 컬러 개멋 기능 이미지
    OBM-N240G
  • • 카메라 로그 선택
  • OBM-N170G / OBM-N240G 모니터에는 다양한 카메라 제조업체의 카메라 LUT가 내장되어 있어 사용자가 원하는 로그값을 적용하여 확인 가능하며 아래의 카메라 로그를 사용할 수 있습니다. Log-C, C-Log / S-Log2, S-Log3 / J-Log1 추후 더욱 다양한 카메라 LUT를 업데이트 할 예정입니다.
  • • Gamut Error
  • SDI 10비트 신호는 0 ~ 1023의 범위를 갖고 있으며 0 ~ 3과 1020 ~ 1023은 Sync가 위치하고 모든 영상 신호의 범위는 4 ~ 1019에 위치합니다.
    영상 신호에서 각각의 주 요소는 블랙 레벨과 최고점 레벨 영상 범위의 0 ~ 100%사이에 위치해야 합니다.(R, G, B)
    이상적으로는 프로그램을 조정하지 않고 배포할 수 있도록 영상 레벨이 지정된 제한 내에 있어야합니다.
    100% 화이트 패턴 : Y - 940, Cb - 512, Cr - 512
    0% 블랙 패턴 : Y - 64, Cb - 512, Cr - 512
    예상 영상 범위 : 64 to 940
    실제로 범위에서 벗어난 신호 발생을 회피하기는 어려우며 약간의 오차를 허용하는 것이 합리적 입니다. 따라서 EBU는 RGB 구성 요소와 해당 휘도(Y) 신호가 일반적으로 아래 표의 디지털 샘플 레벨의 "최소 / 최대" 범위를 초과하지 않아야한다고 권고합니다.
  • Gamut Error 이미지
  • Type 1: Black Zebra
    지정된 컬러 스페이스가 BT.709로 선택되면 지정된 컬러 스페이스 픽셀의 외부 부분을 Black Zebra로 표시합니다. 픽셀이 Y최대치, 크로마 최대치, RGB 최대치를 넘으면 Black Zebra로 표시하고 픽셀이 Y최소치, 크로마 최소치, RGB 최소치보다 낮은 경우에도 Black Zebra로 표시 합니다.
  • Gamut Error 이미지
  • Type 2: Black & White Zebra지정된 컬러 스페이스가 BT.709로 선택되면 지정된 컬러 스페이스 픽셀의 외부 부분을 Black 또는 White Zebra로 표시 합니다. 픽셀이 Y최대치, 크로마 최대치, RGB 최대치를 넘으면 Black Zebra로 표시하고 픽셀이 Y최소치, 크로마 최소치, RGB 최소치보다 낮은 경우에도 Black Zebra로 표시 합니다.
  • Gamut Error 이미지
  • Type 3: Mono
    지정된 컬러 스페이스가 BT.709로 선택되면 지정된 컬러 스페이스 픽셀의 안쪽 부분을 모노로, 픽셀의 외부 부분을 컬러로 표시 합니다. 이 경우 블랙과 화이트 영역은 인식하지 않습니다.
  • Gamut Error 이미지
  • • False Color
  • 이 기능은 입력 이미지의 Luma (Y′) 레벨을 평가합니다. 특정 Y′레벨이 설정되면 지정된 Luma (Y′) 레벨의 픽셀이 지브라 패턴 또는 색상 패턴으로 표시되며 OBM False Color의 세 가지 모드중 원하는 모드를 선택하여 사용 할 수 있습니다.
  • False Color 이미지
  • • 패스트 모드
  • 영상신호 처리과정에서 생기는 딜레이를 최소화 시켜주어 고속 모션 영상을 표시 할 때나 비디오와 오디오간의 지연시간을을 줄일 때도 유용한 기능입니다.
  • 패스트 모드 이미지
  • • Focus Assist
  • OBM 시리즈 모든 모니터는 High Dynamic Range 영상을 표시하는 기능을 제공합니다.
    Postium HDR 기능을 통해 사용자는 장면의 하이라이트 및 섀도우 디테일 더욱 상세하게 볼 수 있으므로 더 자연스럽고 사실적인 이미지를 얻을 수 있습니다.
    PQ EOTF (SMPTE ST 2084), 하이브리드 로그 감마 및 S-Log3을 지원합니다.
  • Focus Assist 이미지
  • • High Dynamic Range(HDR) 기능
  • 이 기능은 영상신호의 Aperture 레벨을 제어하고 영상 이미지의 가장자리 부분을 확인하기 쉽도록 하여 카메라의 초점을 잡는데 도움을 줍니다.
  • HDR 이미지
  • OBM-HDR은 한 개의 영상으로 HDR과 SDR(Standard Dynamic Range)을 동시에 비교하는 기능을 제공합니다.
  • HDR 이미지
  • • 다양한 마커
  • OBM시리즈는 Aspect 마커, Area 마커, Center 마커등 다양한 마커를 사용할 수 있을 뿐 아니라 각 마커의 세부 표시 설정이 가능합니다.
    화면비 마커의 색상, 밝기, 수평 / 수직 위치 및 두께등 사용자가 원하는 대로 조정할 수 있습니다.
  • 다양한 마커 이미지
  • • 조정 가능한 감마
  • 1.0 ~ 3.0까지 감마값 조정이 가능하여 사용자가 원하는 값을 지정할 수 있어 어떠한 영상을 모니터링 하더라도 밝기와 어두움을 손쉽게 확인, 분석이 가능합니다.
  • 조정 가능한 감마 이미지
  • • 이더넷을 이용한 리모트 컨트롤
  • OBM 모니터는 이더넷을 이용하여 리모트 컨트롤이 가능하여 네트웍상에서 손쉽게 컨트롤이 가능합니다.
  • 이더넷을 이용한 리모트 컨트롤 이미지
  • • 카메라 로그 적용 이미지 Loop Out
  • 이 기능은 원본 영상 이미지에 카메라 로그를 적용한 영상 이미지를 Loop Out하여 다른 모니터에서도 카메라로그가 적용된 영상 이미지를 표출할 수 있게 해줍니다.
  • 카메라 로그 적용 이미지 Loop Out 이미지
  • • 웨이브 폼, 벡터스코프 표시위치 변경
  • 웨이브 폼, 벡터스코프의 표시위치를 왼쪽 위, 오른쪽 위, 왼쪽 아래, 오른쪽 아래중 원하는 위치로 변경 가능합니다.
  • 웨이브 폼, 벡터스코프 표시위치 변경 이미지
  • • 시스템 데이터 복사
  • OBM 모니터는 사용자가 지정한 설정과 조정 값을 USB메모리에 저장하는 기능을 제공합니다. 이 기능을 이용하면 USB메모리에 저장된 값을 다른 모니터에서 불러와서 사용할 수 있어 모니터 교체, 다른 모니터를 사용해야 하는 다양하고 피치못할 상황에서도 사용하던 모니터를 계속 사용하는 듯한 느낌을 주어 새로운 환경에서도 안정감 있는 작업이 가능하도록 합니다.
  • • HDR 웨이브 폼
  • HDR기능 사용시 HDR 웨이브 폼을 화면에 표시해 줍니다.
  • HDR 웨이브 폼 이미지
  • • In-Monitor Display(IMD) 기능
  • HDR기능 사용시 HDR 웨이브 폼을 화면에 표시해 줍니다.
  • In-Monitor Display(IMD) 기능 이미지
  • • 사용자 설정 값에 대한 암호설정
  • 여러 사용자가 하나의 모니터를 사용하는 경우 각 사용자가 지정한 색온도 및 사용자 설정 값에 대한 암호 등록이 가능하여 사전 설정 값을 다른 사용자가 쉽게 사용할 수 없어 무단 사용으로부터 프리셋 정보를 안전하게 보호 할 수 있습니다.
  • • 3D LUT 파일 불러오기
  • OBM 모니터는 사용자가 디스플레이의 정확하고 일관된 색상 일치를 위해 3D LUT를 불러오기가 가능하여 타사 컬러 그레이딩 응용 프로그램에 의해 생성 된 사용자 정의 된 값을 사용할 수도 있습니다. 33ˆ³ 와 65ˆ³ 큐브 파일을 지원합니다.
  • 3D LUT 파일 불러오기 이미지
  • • 클로즈 캡션
  • OBM 모니터는 SDI입력 신호의 클로즈 캡션을 CEA-708(HD-SDI 클로즈 캡션 표준) 또는 CEA-608(SD-SDI 클로즈 캡션 표준)으로 지원 합니다.

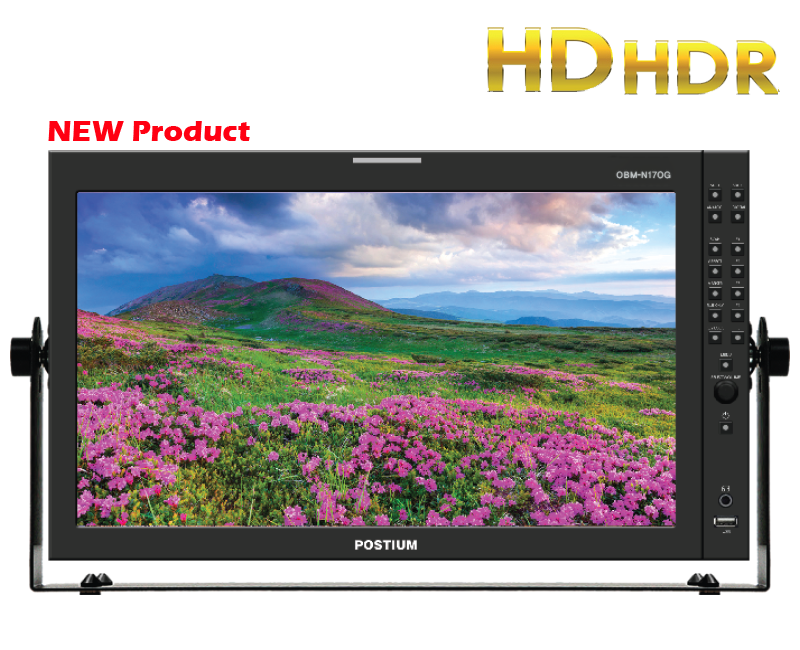

  • OBM-N170G
  • OBM-N170G image
  • OBM-N170G image

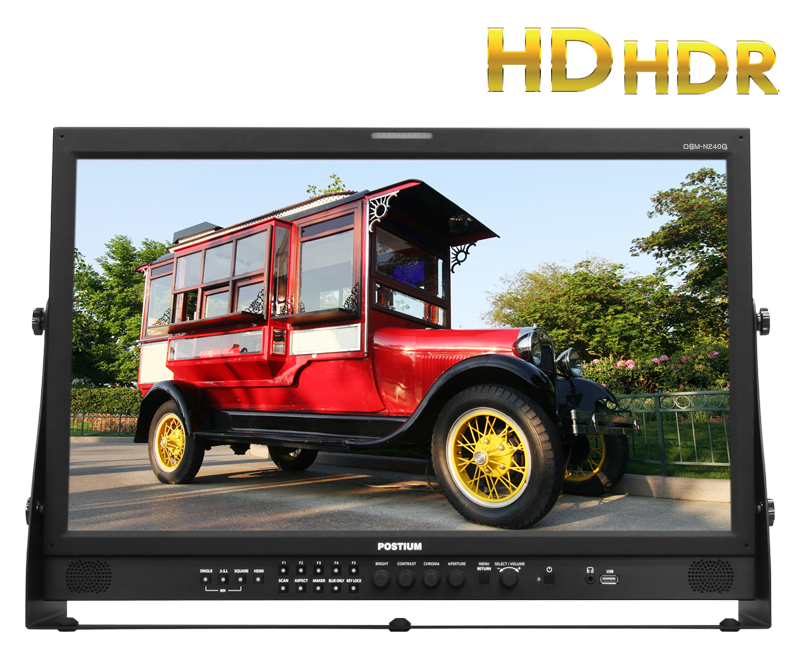

  • OBM-N240G
  • OBM-N240G image
  • OBM-N240G image



OBM N170G / N240G 시리즈 제품 사양

ITEMS OBM-N170G OBM-N240G

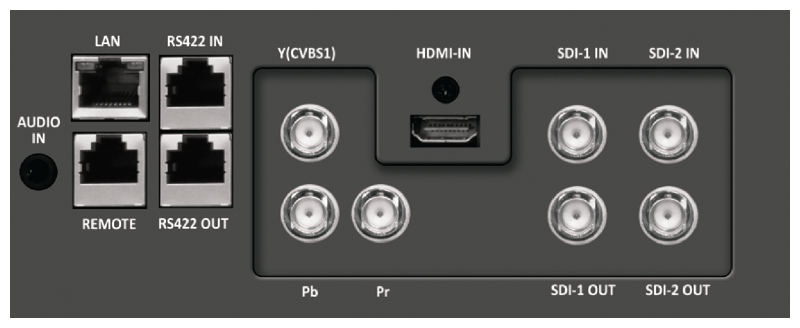

INPUT
2 X BNC 3G / HD / SD-SDI-1/2
1 X HDMI HDMI 1.3a
3 x BNC (YPbPr) Analog(YPbPr)
1 x BNC (CVBS) Composite
1 x DVI DVI-D
OUTPUT
2 x BNC 3G / HD / SD-SDI-1/2
INPUT SIGNAL FORMAT
SMPTE ST 425-AB 1080p(60/59.94/50/30/29.97/25/24/23.98/30sF29.97sF/25sF/24sF/23.98sF)
/ 1080i (60/59.94/50)
SMPTE 274 1080i (60/59.94/50)
/ 1080p(30/29.97/25/24/24sF/23.98/23.98sF)
SMPTE 296 720p(60/59.94/50)
SMPTE 260 1035i(60/59.94)
SMPTE ST 2048 2048 x 1080p(24/24sF/23.98/23.98sF)
SMPTE ST 125 480i(59.94)
ITU R-BT.656 576i(50)
HDMI ~ 1080p(60)
DVI-D VESA / IBM Modes
AUDIO IN / OUT
1 x Phone Jack In Line In(Stereo)
1 x Phone Jack OUT H/P Out(Front, Stereo)
2 x Speaker Out Stereo
DISPLAY
Size 16.5" 24"
Resolution 1920 x 1080 (16:9) 1920 x 1200 (16:10)
Pixel Pitch 0.1905mm 0.270mm
Color 1.073B Colors(True 10bit)
Viewing Angle 178(H), 178(V)
Luminance
of White		 450cd/m² 400cd/m²
Contrast 1500:1
Display Area 366 x 206 (mm) 518.4 x 324 (mm)
GENERAL
1 x Ethernet Control/Update, RJ-45P Input / Output
1 x GPIO GPI-7 Port, RJ-45P Jack
2 x Serial RS-422 Jack, RJ-45P Input / Output
1 x USB For Firmware Update, Color Calibration
Power
Requirements		 AC(100V~230V,50/60Hz)
/ DC 12V		 추후공지
Power
Consumption		 MAX 40W 추후공지
Operating
Temperature		 0°C ~ 40°C (32°F ~ 104°F)
Operating
Humidity		 20% ~ 80% RH
Weight 6.3kg / 13.88lbs 10.5kg / 23.14lbs
Dimension
with Stand
(WxHxD)		 484 x 280 x 120 mm

19.05 x 11.02 x 4.72< inch		 602 x 428 x 140 mm

23.70 x 16.85 x 5.51 inch
Accessories Power Cable
Option Rack Mount Kit / Carrying Case / Sun Hood / Acrylic Protector / V-Mount



* 제품의 품질 향상을 위해 예고없이 변경될 수 있습니다.
