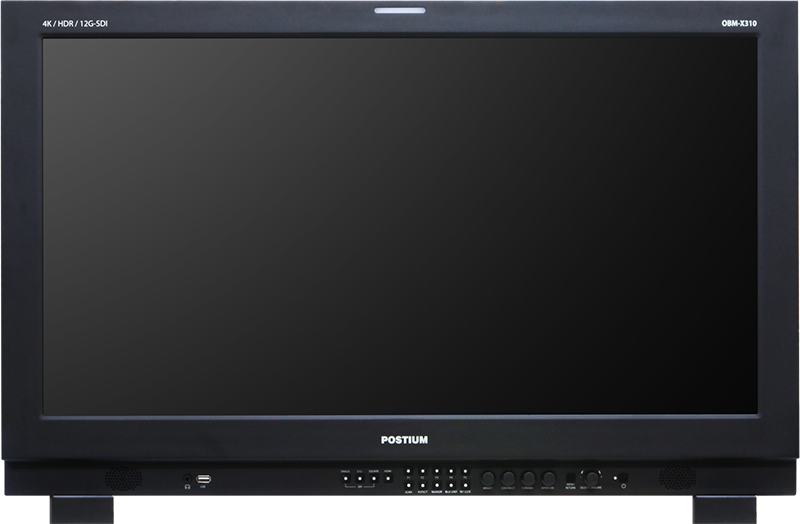

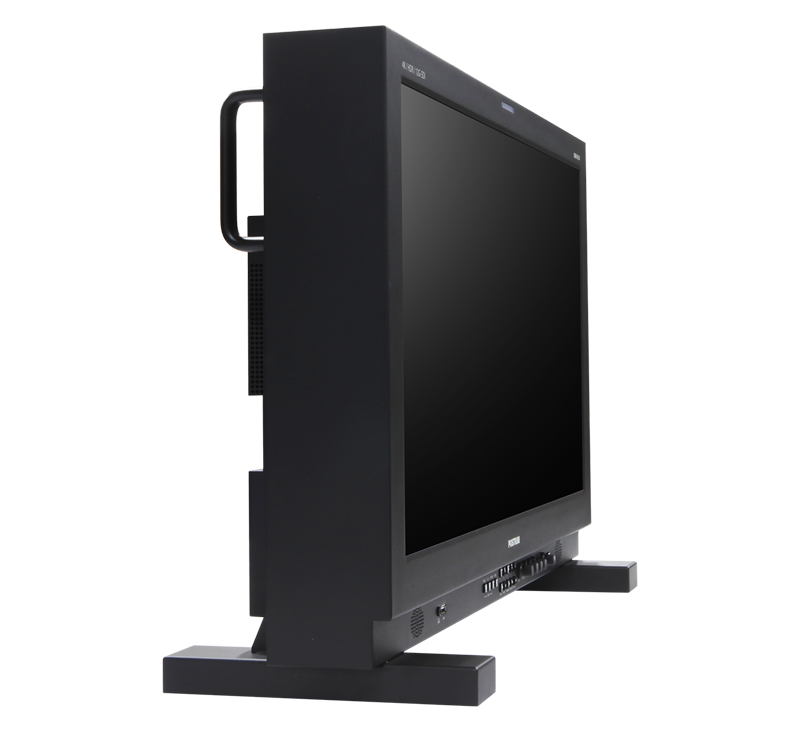

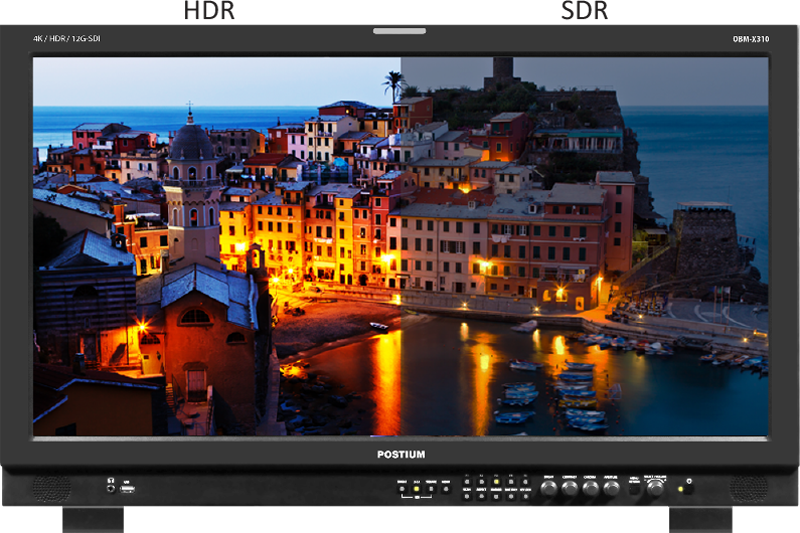

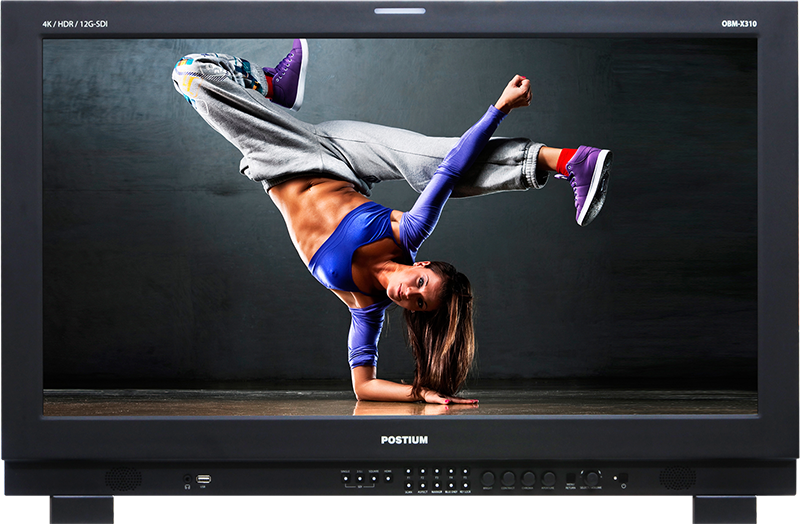

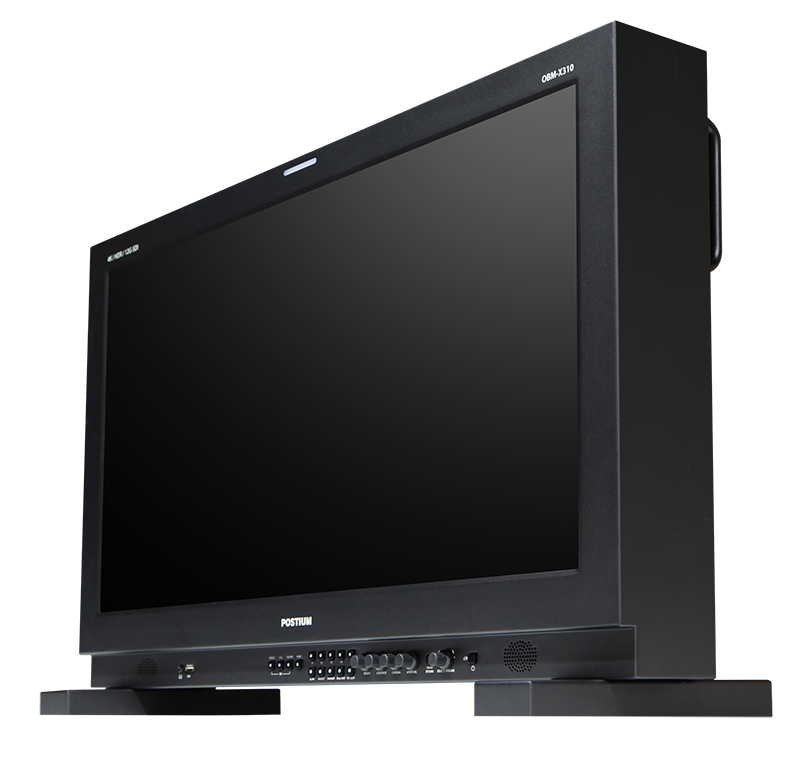

제품사진
제품사양

OBM-X310은 DOLBY VISION의 마스터링 요구사항을 충족하는 모니터 입니다.

• 1,000니트 True HDR
OBM-X310은 1,000니트 고 휘도를 가진 모니터로써 화면에서 표출되는 영상의 밝은 부분과 어두운 부분 두 가지를 더욱 자세하고 섬세하게 표현해주는 HDR컨텐츠를 더욱 사실적이고 극적인 영상으로 표현 해줍니다. OBM-X310은 PQ(ST 2084), HLG(Hybrid Log Gamma), S-Log를 지원합니다.
OBM-X310은 HDR / SDR을 한눈에 비교하여 모니터링할 수 있도록 HDR / SDR Side by Side기능을 제공합니다.

• 1,000,000:1 높은 컨트라스트의 트루 블랙
예술적인 LCD기술과 함께한 OBM-X310은 영상의 블랙 부분을 변질시키지 않고 블랙 컬러를 더욱 깊고 풍부게 표현 해줍니다. OBM-X310의 놀라운 능력은 육안으로 확인하기 어려운 정도의 섬세한 낮은 휘도영역은 OLED모니터와 동급으로 표현 합니다.

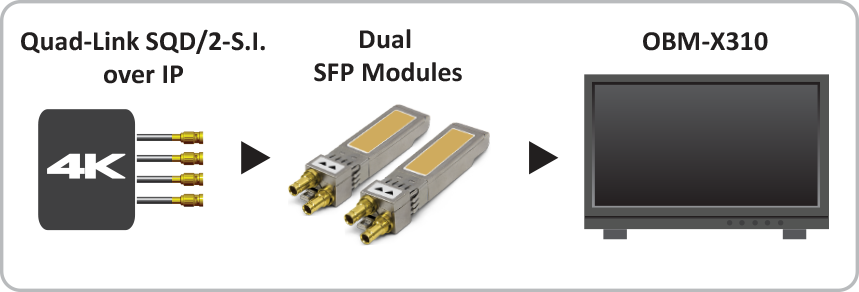

• 듀얼 SFP모듈로 쿼드링크 4K IP입력가능
OBM-X310은 듀얼 SFP입력 단자를 갖고 있어 쿼드링크 스퀘어 , 2-SI영상을 IP를 통한 4K영상(SMPTE ST 2022-6지원)을 입력 받을 수 있습니다.

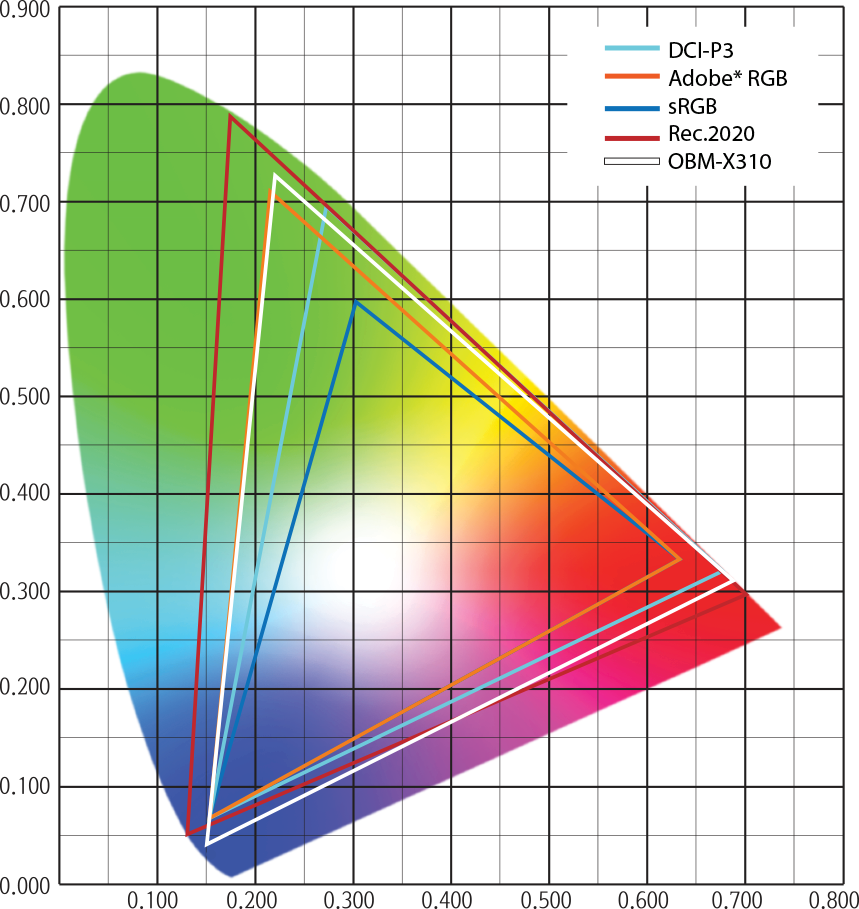

• 넓은 컬러 개멋으로 더욱 정확한 색상표현
PQ(ST 2084) 1,000nit HDR상의 DCI-P3 컬러스페이스 완벽지원
OBM-X310은 쉽게 만나보기 어려운 넓은 컬러 개멋 기능을 지원합니다. 이는 DCI-P3 컬러스페이스에 114% 개멋 등급과 99% 개멋 커버리지, BT.2020 컬러스페이스를 컴파일하여 표현하며 더욱 신뢰성 높은 컬러를 업계 표준에 맞추어 제공합니다.

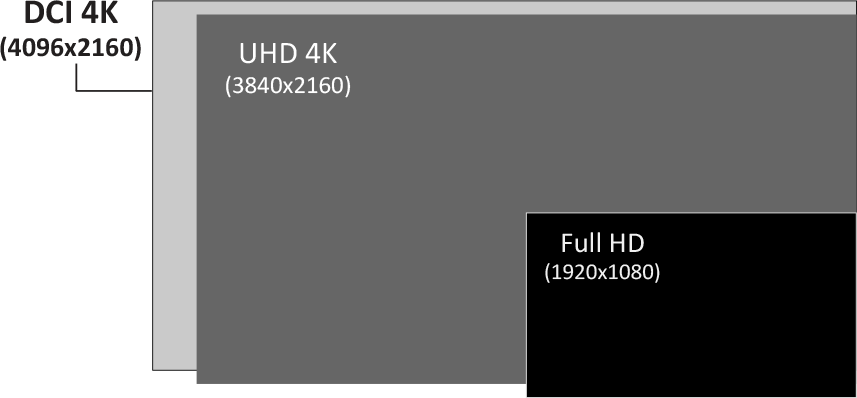

• DCI 4K 4096 x 2160 해상도
OBM-X310은 31인치 트루 4K 패널을 사용한 4096 x 2160 해상도, 17:9의 Aspect 등급, 스케일링 작업이 없는 이미지 매핑, 편집에 이상적인 높은 색상등급을 가진 기준 모니터의 자격을 모두 갖춘 하이엔드 모델 입니다.

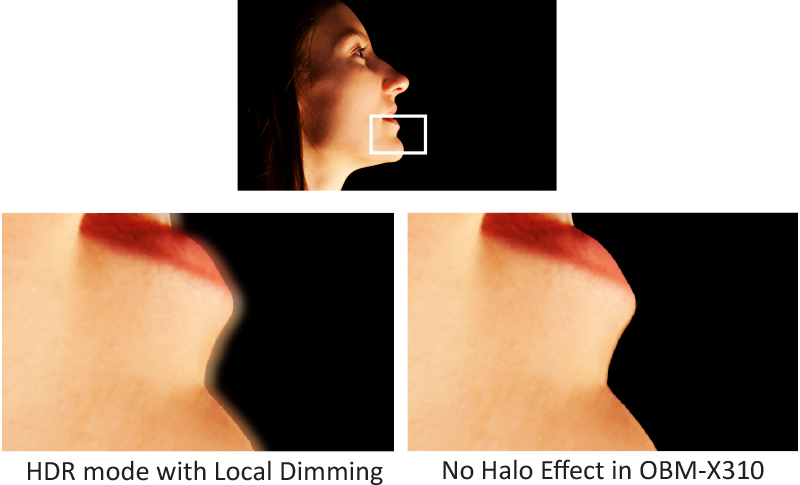

• 빛 번짐 없는 모니터
OBM-X310은 듀얼 셀(듀얼 레이어) LCD패널을 사용하여 빛 번짐이 없습니다.
듀얼 레이어 LCD 모듈은 두 개의 LCD 패널을 겹쳐 놓은 구조로, 사용자의 눈에 빛이 오기까지 두 번 이상 백라이트의 빛을 조정하여 블랙을 더욱 깊고 어둡게 표현 하며 빛 번짐 없이 모든 픽셀의 색감과 밝기가 정확한 진정한 HDR을 경험하게 해줍니다.

• 다양하고 뛰어난 4K / QFHD 신호입력
OBM-X310은 2개의 12G-SDI 입력, 2개의 3G/HD-SDI 입력, 4K 쿼드링크 2-S.I. 신호입력과 4K Quad 링크 신호 입력을 지원하므로 현존하는 대부분의 4K, HD신호 입력을 처리할 수 있습니다.
OBM-X310은 3840 x 2160 / 24,25,30,50,60p와 4096 x 2160 / 24.25.30,50,60p 신호를 지원 합니다.

• 4K 웨이브 폼 / 벡터스코프
OBM-X310은 웨이브 폼과 벡터 스코프를 내장하고 있어 별도의 기기를 이용하지 않고도 쉽고 빠르게 4K 웨이브 폼 / 벡터 스코프를 사용할 수 있습니다.
또한 두 개의 기능을 동시에 화면에 표출할 수 있어 활용성이 높습니다.

• 번인 없는 패널
OLED 모니터에는 “번인”이라는 리스크를 갖고 있습니다. 이는 어떠한 영상을 표출 하더라도 마치 스티커를 붙인듯 표출이되어 모니터링에 불편함, 특정 부분의 정확한 색감 확인이 불가합니다. OBM-X310은 LCD패널을 사용하여 번인에 대한 걱정에서 자유롭습니다.

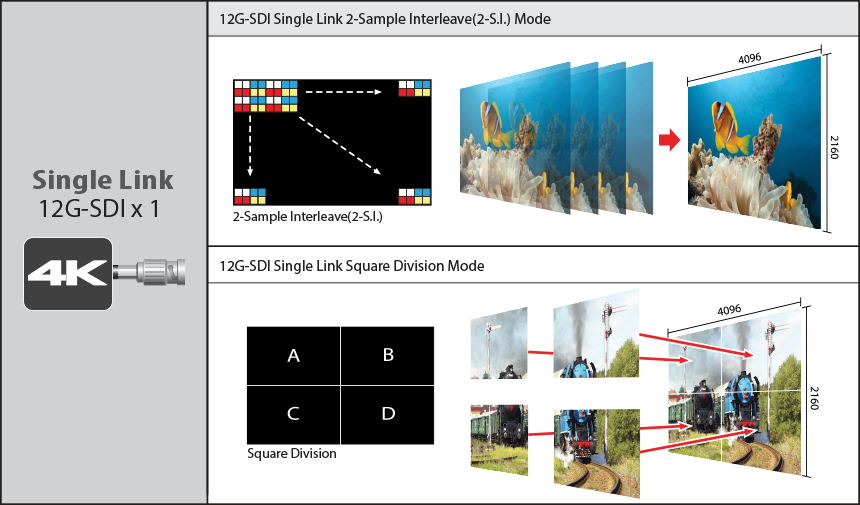

• 다양한 4K/12G 영상표출 모드
싱글링크 12G-SDI
듀얼링크 2-Sample Interleave(2-S.I.)
쿼드링크 2 Sample Interleave (2-S.I.)
각 1개의 링크에서 들어오는 3G-SDI 영상신호를 2픽셀마다 배치하여 총 4개 링크의 영상신호를 하나의 화면에 표출합니다.
1 ~ 3개의 링크 케이블 문제가 발생 되더라도 모니터링에 문제가 없도록 촬영, 모니터링 화면이 정상적으로 표출하는 방식입니다.
쿼드링크 스퀘어 : 한 개의 영상이미지를 네개로 나누어 한번에 표출 합니다.

• 12G-SDI 싱글링크 스퀘어 신호규격 지원
OBM-X310은 12G-SDI 싱글링크 4K / UHD, 3G-SDI 쿼드링크 신호를 표출할 수 있습니다.
타 모니터들과는 차별화되는 뛰어난 사용성을 자랑하는 이 기능으로 대부분의 싱글링크 12G-SDI, 2-S.I. 신호를 표출 할 수 있습니다. 앞으로 증가할 수 밖에 없는 싱글링크 12G-SDI신호를 먼저 사용해 볼 수 있다는 점은 발전하는 방송기술에 있어 유리한 위치를 선점할 수 있는 중요한 경험입니다.
싱글링크뿐 아니라 싱글링크 스퀘어, 2-S.I.등 4K / UHD신호를 모주 지원하는 OBM-X310으로 발전하는 방송기술에 대응할 수 있습니다.

• 3G-SDI 쿼드링크 입력 ⇒ 12G-SDI / 3G-SDI 싱글링크 출력
OBM-X310은 입력받은 3G-SDI 쿼드링크 4K 영상신호를 싱글링크 12G-SDI 또는 스케일 다운한 3G-SDI로 변환하여 출력할 수 있습니다.
이 기능을 활용하여 일반 HD모니터로 OBM-X310에서 표출되는 4K영상을 동일하게 모니터링 할 수 있습니다.

• 영상 표출영역 순서 자동정렬
영상신호가 정상적인 페이로드 ID를 갖는 경우, OBM-X310에 입력된 3G-SDI쿼드링크 스퀘어 / 3G-SDI 쿼드링크 2-S.I.영상신호의 SDI케이블 순서가 잘못 입력 되더라도 자동으로 링크 순서를 배치하여 정상적인 영상을 화면에 표출합니다.

• 컬러 스페이스와 감마 값 비교 (Side by Side)
이 특별한 기능을 통해 사용자는 서로 다른 두 가지 컬러스페이스, 감마, 색온도, 카메라 로그 및 다른 색상 설정을 동시에 한 번에 비교할 수 있습니다.

• False Color
이 기능은 입력 이미지의 Luma (Y′) 레벨을 평가합니다. 특정 Y′레벨이 설정되면 지정된 Luma (Y′) 레벨의 픽셀이 지브라 패턴 또는 색상 패턴으로 표시되며 OBM False Color의 세 가지 모드중 원하는 모드를 선택하여 사용 할 수 있습니다.

• 조정 가능한 감마
1.0 ~ 3.0까지 감마값 조정이 가능하여 사용자가 원하는 값을 지정할 수 있어 어떠한 영상을 모니터링 하더라도 밝기와 어두움을 손쉽게 확인, 분석이 가능합니다.

• 블랙 스트레치
블랙 스트레치는 밝은 영역의 이미지 품질을 떨어 뜨리지 않고 어두운 영역에서 피사체의 가시성을 높입니다. 이 모드는 절대 블랙 레벨이나 중간 톤에 영향을 미치지 않고 음영 세부 묘사를 높이는 데 사용할 수 있습니다.

• 카메라 로그 선택
OBM-X310에는 다양한 카메라 제조업체의 카메라 LUT가 내장되어 있어 사용자가 원하는 로그값을 적용하여 확인 가능하며 아래의 카메라 로그를 사용할 수 있습니다. Log-C, C-Log / S-Log2, S-Log3 / J-Log1 추후 더욱 다양한 카메라 LUT를 업데이트 할 예정입니다.

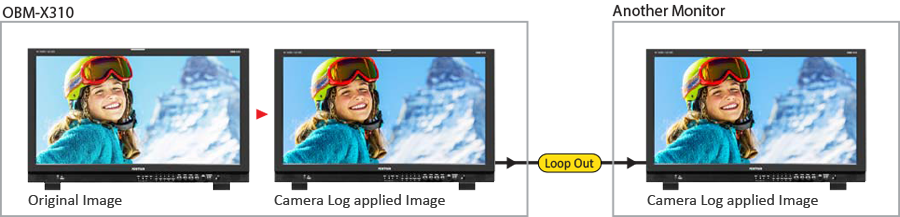

• 카메라 로그 적용 이미지 Loop Out
이 기능은 원본 영상 이미지에 카메라 로그를 적용한 영상 이미지를 Loop Out하여 다른 모니터에서도 카메라로그가 적용된 영상 이미지를 표출할 수 있게 해줍니다.

• 이더넷을 이용한 리모트 컨트롤
OBM시리즈는 이더넷을 이용하여 리모트 컨트롤이 가능하여 네트웍상에서 손쉽게 컨트롤이 가능합니다.

• 클로즈 캡션
OBM-X310은 SDI입력 신호의 클로즈 캡션을 CEA-708(HD-SDI 클로즈 캡션 표준) 또는 CEA-608(SD-SDI 클로즈 캡션 표준)으로 지원 합니다.

• 웨이브 폼, 벡터스코프 표시위치 변경
웨이브 폼, 벡터스코프의 표시위치를 왼쪽 위, 오른쪽 위, 왼쪽 아래, 오른쪽 아래중 원하는 위치로 변경 가능합니다.

• 시스템 데이터 복사
OBM-X310은 사용자가 지정한 설정과 조정 값을 USB메모리에 저장하는 기능을 제공합니다. 이 기능을 이용하면 USB메모리에 저장된 값을 다른 모니터에서 불러와서 사용할 수 있어 모니터 교체, 다른 모니터를 사용해야 하는 다양하고 피치못할 상황에서도 사용하던 모니터를 계속 사용하는 듯한 느낌을 주어 새로운 환경에서도 안정감 있는 작업이 가능하도록 합니다.

• 다양한 마커
OBM시리즈는 Aspect 마커, Area 마커, Center 마커등 다양한 마커를 사용할 수 있을 뿐 아니라 각 마커의 세부 표시 설정이 가능합니다. 화면비 마커의 색상, 밝기, 수평 / 수직 위치 및 두께등 사용자가 원하는 대로 조정할 수 있습니다.

• Gamut Error
SDI 10비트 신호는 0 ~ 1023의 범위를 갖고 있으며 0 ~ 3과 1020 ~ 1023은 Sync가 위치하고 모든 영상 신호의 범위는 4 ~ 1019에 위치합니다.
영상 신호에서 각각의 주 요소는 블랙 레벨과 최고점 레벨 영상 범위의 0 ~ 100%사이에 위치해야 합니다.(R, G, B)
이상적으로는 프로그램을 조정하지 않고 배포할 수 있도록 영상 레벨이 지정된 제한 내에 있어야합니다.
100% 화이트 패턴 : Y - 940, Cb - 512, Cr - 512
0% 블랙 패턴 : Y - 64, Cb - 512, Cr - 512
예상 영상 범위 : 64 to 940
실제로 범위에서 벗어난 신호 발생을 회피하기는 어려우며 약간의 오차를 허용하는 것이 합리적 입니다. 따라서 EBU는 RGB 구성 요소와 해당 휘도(Y) 신호가 일반적으로 아래 표의 디지털 샘플 레벨의 "최소 / 최대" 범위를 초과하지 않아야한다고 권고합니다.
Type 1: Black Zebra
지정된 컬러 스페이스가 BT.709로 선택되면 지정된 컬러 스페이스 픽셀의 외부 부분을 Black Zebra로 표시합니다. 픽셀이 Y최대치, 크로마 최대치, RGB 최대치를 넘으면 Black Zebra로 표시하고 픽셀이 Y최소치, 크로마 최소치, RGB 최소치보다 낮은 경우에도 Black Zebra로 표시 합니다.
Type 2: Black & White Zebra지정된 컬러 스페이스가 BT.709로 선택되면 지정된 컬러 스페이스 픽셀의 외부 부분을 Black 또는 White Zebra로 표시 합니다. 픽셀이 Y최대치, 크로마 최대치, RGB 최대치를 넘으면 Black Zebra로 표시하고 픽셀이 Y최소치, 크로마 최소치, RGB 최소치보다 낮은 경우에도 Black Zebra로 표시 합니다.
Type 3: Mono
지정된 컬러 스페이스가 BT.709로 선택되면 지정된 컬러 스페이스 픽셀의 안쪽 부분을 모노로, 픽셀의 외부 부분을 컬러로 표시 합니다. 이 경우 블랙과 화이트 영역은 인식하지 않습니다.

• HDR 웨이브 폼
HDR기능 사용시 HDR 웨이브 폼을 화면에 표시해 줍니다.

• In-Monitor Display(IMD) 기능
이더넷을 이용한 외부 리모트 기능을 이용하여 영상 소스 이름과 탈리 정보를 화면에 표출할 수 있으며 TSL 시스템 프로토콜을 지원합니다. 영상 소소의 이름과 탈리 색상은 흰색, 빨강, 녹색, 파랑, 노랑, 사이언, 마젠타중 선택하여 사용할 수 있습니다.

• 사용자 설정 값에 대한 암호설정
여러 사용자가 하나의 모니터를 사용하는 경우 각 사용자가 지정한 색온도 및 사용자 설정 값에 대한 암호 등록이 가능하여 사전 설정 값을 다른 사용자가 쉽게 사용할 수 없어 무단 사용으로부터 프리셋 정보를 안전하게 보호 할 수 있습니다.

• 3D LUT 파일 불러오기
OBM 시리즈는 사용자가 디스플레이의 정확하고 일관된 색상 일치를 위해 3D LUT를 불러오기가 가능하여 타사 컬러 그레이딩 응용 프로그램에 의해 생성 된 사용자 정의 된 값을 사용할 수도 있습니다. 33ˆ³ 와 65ˆ³ 큐브 파일을 지원합니다.

• Focus Assist
이 기능은 영상신호의 Aperture 레벨을 제어하고 영상 이미지의 가장자리 부분을 확인하기 쉽도록 하여 카메라의 초점을 잡는데 도움을 줍니다.

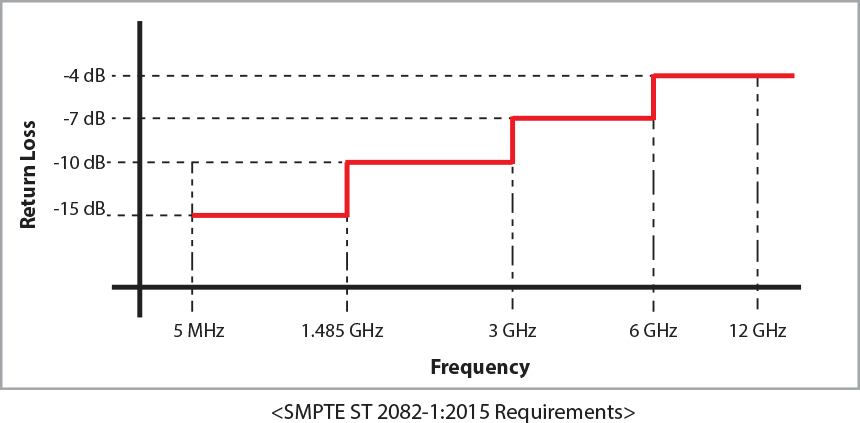

• SMPTE ST 2082-1:2015 리턴로스 표준 제공
전문가용 방송 영상 산업에서 리턴로스는 사용종료한 기기에서 되돌아온 신호를 반영하여 측정하는 중요한 부분으로 방송용 모니터가 약한 리턴로스를 가지고 있다면 되돌아온 루프 아웃신호의 무결성에 부정적인 영향을 미치게 됩니다. OBM-X310 모니터는 SMPTE ST 2081-1:2015의 요건을 충족하여 높은 신호의 품질을 제공합니다.

OBM-X310

OBM X 시리즈 제품 사양

ITEMS		OBM-X310
Input	4 x BNC	12G/6G/3G/HD/SD-SDI-1/2, 3G/HD/SD-SDI-3/4
	1 x HDMI	HDMI 2.0
	2 x SFP	SFP
Output	4 x BNC	12G/6G/3G/HD/SD-SDI-1/2, 3G/HD/SD-SDI-3/4 Active Loop Output
Input Signal Format	SMPTE ST 2082	2160p(60/59.94/50)
	SMPTE ST 2081	2160p(30/29.97/25/24/23.98)
	SMPTE ST 425-AB	1080p(60/59.94/50/30/29.97/25/24/23.98/30sF/29.97sF/25sF/24sF/23.98sF) / 1080i (60/59.94/50)
	SMPTE ST 274	1080p(30/29.97/25/24/23.98/24sF/23.98sF) 1080i (60/59.94/50)
	SMPTE ST 296	720p(60/59.94/50)
	SMPTE ST 260	1920 x 1035i(60/59.94)
	SMPTE ST 2048	2048 x 1080p(24/23.98/24sF/23.98sF)
	SMPTE ST 125	480i(59.94)
	ITU-R BT.656	576i(50)
	HDMI 2.0	~ 2160p(60)
	SFP	12Gbps, 6Gbps, 2.970Gbps, 1.485Gbps, 270Mbps
Audio In/Out	1 x Phone Jack In	Line In(Stereo)
	1 x Phone Jack Out	H/P Out(Front, Stereo)
	2 x Speaker Out	Stereo
Display	Size	31" LCD
	Resolution	4096 x 2160 (17:9)
	Pixel Pitch	0.1704mm
	Color	1.073B Colors(True 10bit)
	Viewing Angle	178(H), 178(V)
	Luminance of White	1000cd/m²
	Contrast	1,000,000 : 1
	Display Area (H x V)	698 x 368 (mm)
General	2 x Ethernet	Control/Update, RJ-45P Input / Output
	1 x GPIO	GPI-7 Port, RJ-45P Jack
	2 x Serial	RS-422 Jack, RJ-45P Input / Output
	1 x USB	For Firmware Update, Color Calibration
	Power Requirements	AC(100-240V, 50/60Hz) / DC 24V
	Power Consumption	TBD
	Operating Temperature	0°C ~ 40°C (32°F~104°F)
	Operating Humidity	20% ~ 80% RH
	Weight	TBD
	Dimensions (WxHxD)	Main Body : 782.9 x 489.4 x 151.2 mm (30.82 x 19.26 x 5.95 inch) With Stand : 782.9 x 519.7 x 260 mm (30.82 x 20.46 x 10.23 inch)
	Accessories	Power Cable
	Option	Carrying Case / Wall Mount Kit

* 제품의 품질 향상을 위해 예고없이 변경될 수 있습니다.
